浙江金華行車行吊銷售廠家給大家介紹下行車行吊工作原理與型號分類詳解
一、基本概念
行車與行吊通常指同一種設備，也稱天車或橋式起重機，是橫架于車間、倉庫和料場上空進行物料吊運的起重設備。其使用范圍廣、數量多，在工業生產和物流領域占據重要地位。
二、工作原理
行車行吊的核心工作原理是：電機驅動機械部件，實現吊鉤"上下、左右、前后"三維空間移動，具體通過以下機構協同完成：
1. 起升機構（垂直運動）
動力傳遞：電動機→減速器→卷筒→鋼絲繩→吊鉤
工作過程：電機提供動力，經減速器變速后驅動卷筒旋轉，使鋼絲繩收放，帶動吊鉤升降。制動系統（機械或電磁制動器）在斷電或停止時自動抱閘，防止重物下滑。
速度控制：通過變頻調速實現重載慢速、輕載快速，確保平穩精準。
2. 運行機構（水平運動）
分為兩個層次：
大車運行機構：安裝于端梁兩端的車輪，由電機驅動沿廠房頂部固定軌道縱向移動，實現整機"前后"位移。
小車運行機構：安裝于主梁軌道上，由電機驅動車輪橫向移動，帶動起升機構和物料"左右"位移。
3. 電氣控制系統
作為設備的"大腦"，通過控制器、操作手柄/遙控器、電纜等部件，精確控制各電機的啟動、停止、正反轉及制動，并配備限位開關（起升高度限位、行程限位）保障安全操作。
4. 協同工作示例
以車間吊裝零件為例：
大車電機驅動整機移動至物料上方；
小車電機驅動吊鉤橫向移動至物料正上方；
起升電機下放吊鉤，鉤住物料后提升；
大車與小車協同運行，將物料轉運至目標位置后下放。
5. 特殊類型工作原理
防爆起重機：通過隔爆外殼和本質安全電路，將電氣元件封閉在高強度殼體內，內部爆炸時火焰經冷卻縫隙后無法引燃外部易燃易爆氣體。
抓斗起重機：起升機構與開閉機構配合，閉合時抓取物料，提升時四根鋼絲繩平均受載，卸料時僅啟動開閉機構使斗口張開。
三、結構組成（四大核心部分）
金屬結構：主梁、端梁、支腿構成的"骨架"，承載全部荷載并確保剛性。
起升機構：電機、減速器、制動器、卷筒、鋼絲繩、吊鉤/吊具。
運行機構：大車與小車驅動裝置、車輪、軌道。
電氣系統：控制柜、操作裝置、電纜、限位保護裝置。
四、型號分類
行車行吊按不同標準有多種分類方式：
1. 按結構形式分類

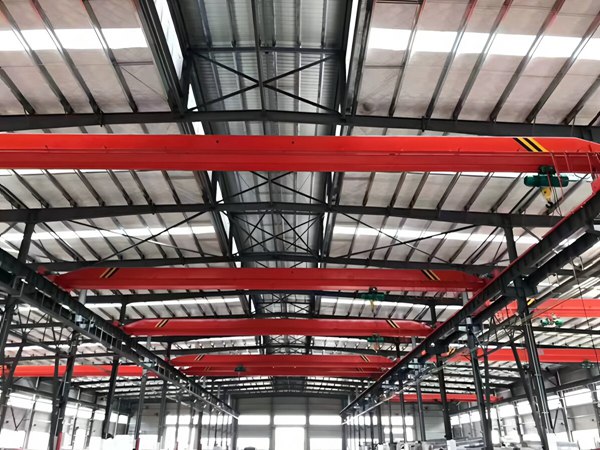

單梁橋式起重機：一根主梁，結構簡單、成本低，適用于輕載（5-20t）。

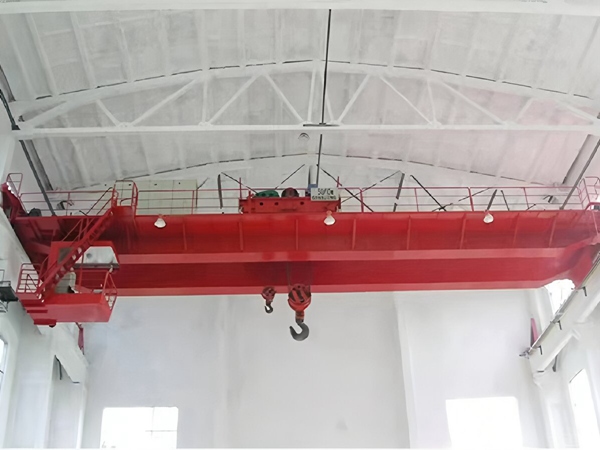

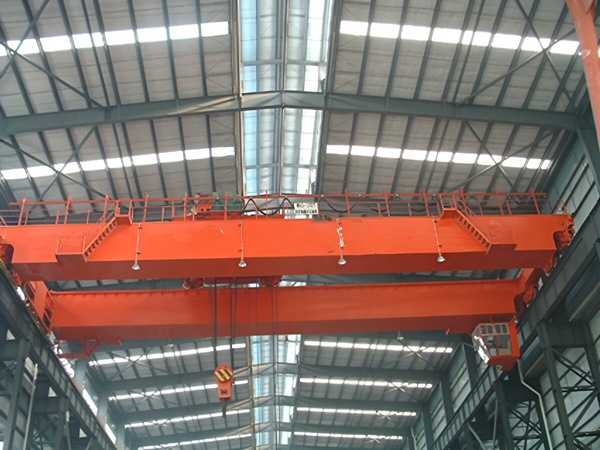

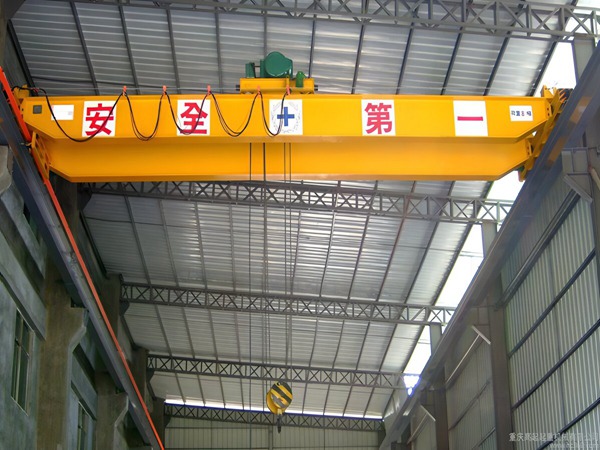

雙梁橋式起重機：兩根主梁，剛性強、跨度大，適用于重載（可達300t）。
門式起重機：帶支腿的門架結構，適用于露天或無廠房軌道的場合。
懸掛起重機：小車懸掛于工字鋼下翼緣，適用于小噸位、小跨度。
2. 按起重量分類
輕小型：1-10t
中型：10-50t
重型：50-300t及以上（如冶金起重機）
3. 按使用場合與功能分類
通用橋式起重機：通用吊鉤，適用于一般車間。

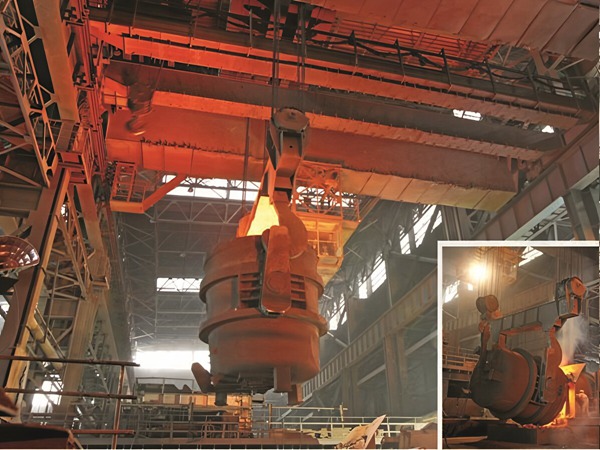

冶金行車：耐高溫、工作級別高（A7-A8級），設有專用制動系統。
防爆起重機：用于煤礦、化工等易燃易爆環境，電氣系統采用隔爆或本安型設計。
抓斗起重機：配備抓斗吊具，用于散裝物料裝卸（如煤炭、礦石）。

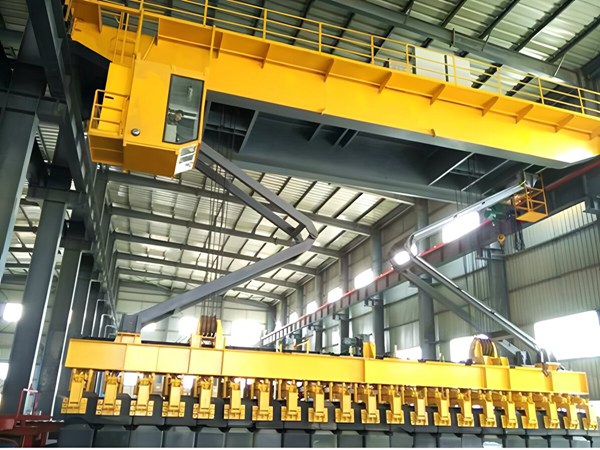

電磁起重機：采用電磁吸盤吊運鐵磁性材料。
4. 按操作方式分類
駕駛室操作：司機在駕駛室內控制。
地面遙控：無線遙控器操作，靈活便捷。
手動操作：小型手拉/手推行車，通過鏈條或人力驅動。
5. 按工作級別分類
按使用頻繁程度和載荷狀態分為A1-A8級：
A1-A3：輕級（不經常使用）
A4-A5：中級（中等頻繁使用）
A6：重級（較頻繁使用）
A7-A8：特重級（冶金、港口等頻繁滿載使用）
五、選型關鍵參數
選擇行車行吊時需明確：
額定起重量：5-300t
跨度：5-31.5m（軌道中心距）
起升高度：5-30m
運行長度（軌道長度）
工作級別：A1-A8
浙江金華行車行吊生產廠家總結：行車行吊通過電機驅動的起升與運行機構三維協同，實現重物空間轉運。選型需根據起重量、跨度、使用環境（通用/防爆/冶金）及操作方式綜合確定，確保安全可靠、經濟高效。
