寧夏吳忠架橋機出租廠家公路架橋機的工作原理核心是“跨墩支撐 + 梁體轉運 - 對位 - 架設”，通過導梁 / 門架結構跨騎橋墩，配合起升、行走機構，實現預制梁的高效精準安裝。
一、核心構成與整體邏輯
公路架橋機主要由主桁 / 導梁、支腿系統、起升機構、運行機構、電氣控制系統及吊具組成。
整體邏輯：先通過支腿將整機固定在已澆筑橋墩或橋臺頂部，形成跨空作業平臺；再通過運梁車將預制梁轉運至架橋機下方，由起升機構吊起梁體；最后通過橫向、縱向微調實現梁體精準對位，完成落梁固定，之后架橋機自身前移（過跨），進入下一片梁的架設循環。
二、各核心系統工作原理
1. 支腿系統（穩定支撐核心）

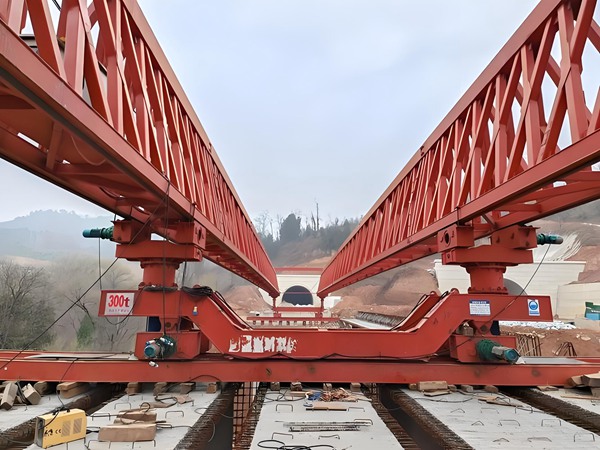

分為前支腿、中支腿、后支腿，通過液壓千斤頂或螺旋千斤頂與橋墩 / 橋臺頂面貼合固定，承受整機重量與梁體荷載。
部分機型（如步履式）的支腿可交替伸縮、平移，帶動架橋機整體向前 “邁步” 過跨；曲線橋?qū)Ｓ脵C(jī)型的支腿帶橫向微調功能，適配線路轉彎需求。
2. 起升機構（梁體升降動力）
由電機、減速器、卷筒、鋼絲繩及吊具組成，電機驅動卷筒旋轉，通過鋼絲繩牽引吊具（或吊架）升降。
吊具與預制梁的吊點鎖緊后，卷筒收繩將梁體從運梁車吊起，調整至預設高度，避免梁體與地面、橋墩碰撞。
3. 運行機構（梁體與整機移動）
梁體橫向移動：起升機構安裝在主梁軌道上，通過小車運行機構帶動梁體沿橫向滑動，調整梁體在橋墩上的左右位置，實現精準對位。
整機過跨移動：完成一片梁架設后，松開后支腿，前支腿支撐在前方橋墩上，通過驅動機構帶動整機沿導梁前移，到位后重新固定支腿，準備下一片梁架設。
4. 導梁 / 主桁結構（承重與導向）

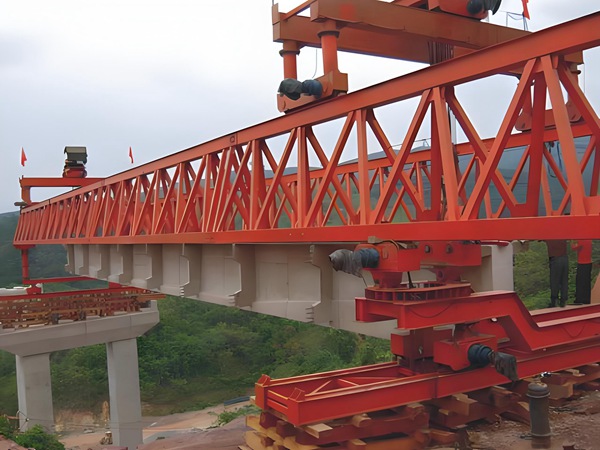

導梁是架橋機的核心承重部件，采用桁架式或箱梁式結構，跨騎在橋墩之間，為起升機構、梁體提供作業平臺。
部分架橋機（如雙導梁型）的導梁可伸縮或拼接，適配不同跨度橋梁；柔性導梁機型可通過調整桁架剛度，適配小曲線半徑線路。
5. 電氣控制系統（動作指揮中樞）
由控制柜、操作面板（或遙控器）、傳感器、限位開關組成，接收操作指令后控制各機構的啟停、速度與方向。
集成水平儀、測距傳感器，實時監測梁體坡度、對位距離，確保落梁時梁體水平、軸線偏差不超過規范要求；同時具備過載保護、緊急制動功能，避免作業風險。
6. 輔助作業流程（運梁與對位）
運梁車將預制梁從預制場轉運至架橋機后方，通過架橋機的后支腿區域進入作業范圍。
梁體吊起后，通過縱向微調機構（如卷揚機牽引）調整梁體前后位置，橫向小車調整左右偏差，最終將梁體精準放置在橋墩支座上，完成螺栓固定或灌漿錨固。
